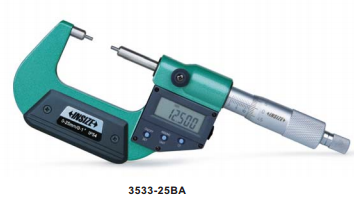

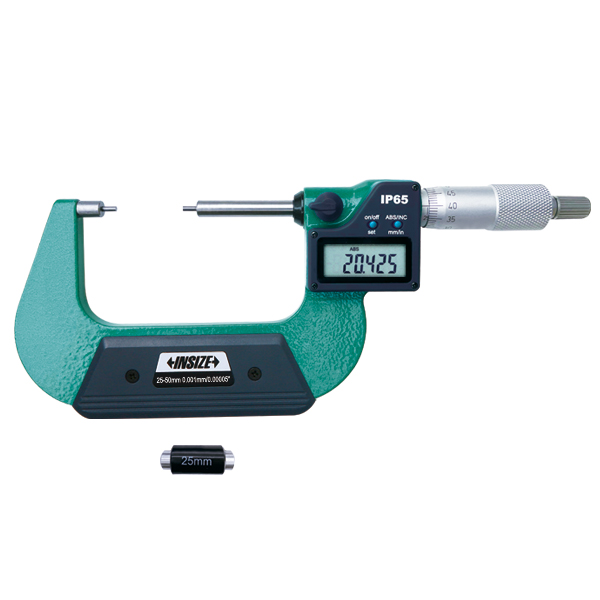

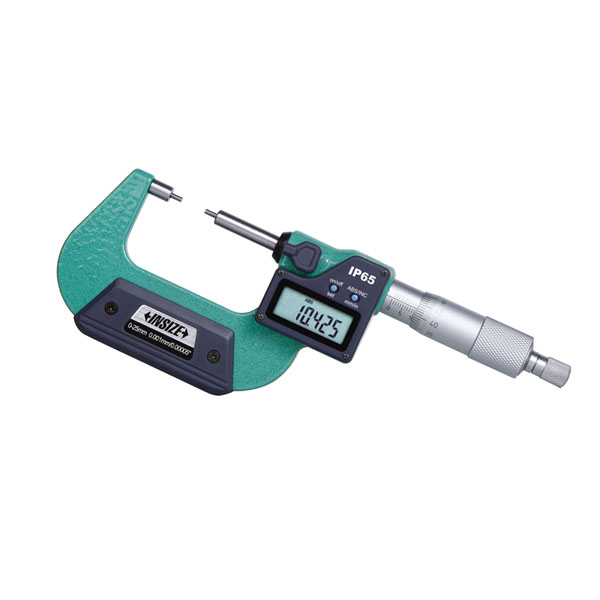

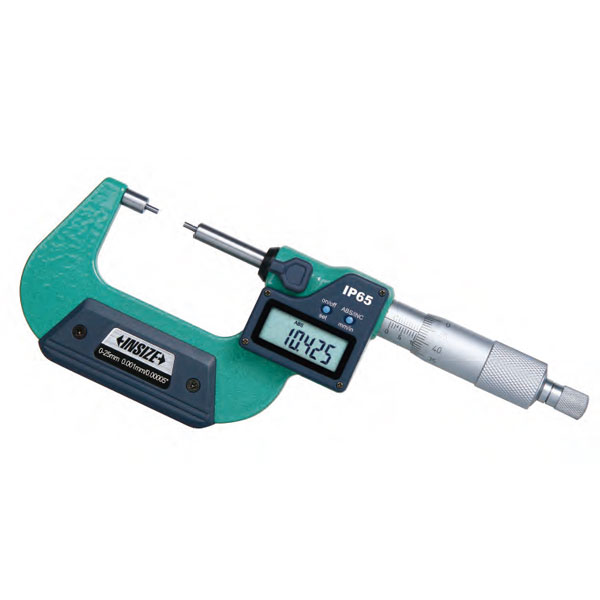

The INSIZE Digital Spline Micrometer (Code 3533) is a precision measuring instrument designed specifically for measuring splined shafts, slots, and keyways. Featuring a digital LCD readout combined with a ratchet stop mechanism, it delivers accurate measurements with a resolution of 0.001mm/0.00005". The instrument is built with an IP65 water-resistant housing and incorporates data output capabilities for quality control and documentation workflows.
- Application-Specific Design: Engineered for measuring splined shafts, slots, and keyways.
- Precision Measurement: High resolution of 0.001mm / 0.00005".
- Protection Rating: IP65 dust and waterproof construction for industrial environments.
- Carbide Faces: Equipped with carbide measuring faces for enhanced wear resistance and longevity.
- Measurement Control: Features a ratchet stop to ensure consistent measuring force.
- Digital Functions: Includes on/off, set, mm/inch switching, and data transmission functions.
- Power Management: Automatic power-off functionality to conserve battery life.
- Data Output: Built-in data transmission signal light and data output button, with optional data output cables available (codes 7315-31, or built-in wireless options).
- Power Supply: Powered by a CR2032 coin cell battery with built-in wireless rechargeable lithium battery compatibility depending on the selected model variant.
Standard Models with Data Interface (Requires Optional Data Output Cable: Code 7315-31 or 7302-31)
Built-in Wireless Models (Receiver Code 7315-2/3/6/7/8/9 Required)
Standard Inclusions
- Micrometer unit
- Setting standards (supplied with all models except 0-25mm/0-1" ranges)
- CR2032 battery
