MITUTOYO-SERIES 148 – SMALL STANDARD TYPE-MICROMETER HEADS

Measuring range of 13mm. SPECIFICATIONS Metric Order No. Range Accuracy Stem dia. Stem Spindle end Graduation features 148-104 0 – 13mm ±2µm 9.5mm Plain Flat Standard 148-103 W/ clamp nut 148-121 Plain* 148-120 W/ clamp nut* 148-801 Plain Spherical (SR4) 148-802 W/ clamp nut 148-803 Plain* 148-804 W/ clamp nut* 148-821 Plain Flat Reverse reading

SPECIFICATIONS

Metric

Order No. Range Accuracy Stem dia. Stem Spindle end Graduation features
148-104









0 – 13mm











±2µm











9.5mm

Plain

Flat







Standard

148-103 W/ clamp nut
148-121 Plain*
148-120 W/ clamp nut*
148-801 Plain

Spherical

(SR4)

148-802 W/ clamp nut
148-803 Plain*

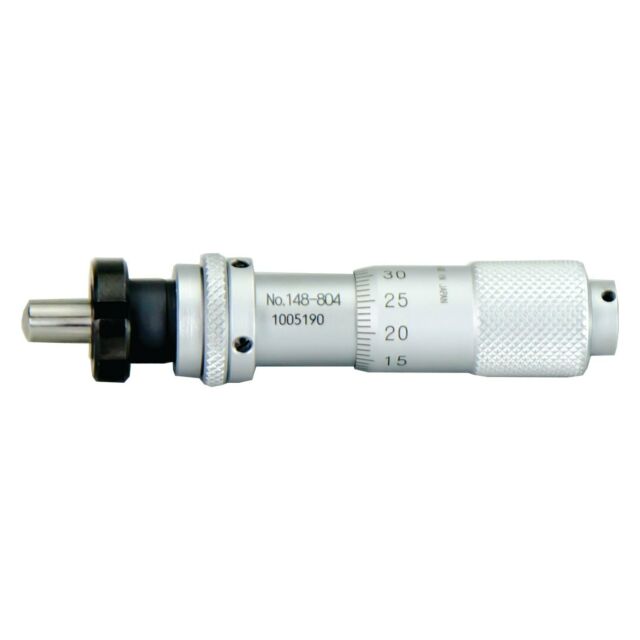

148-804 W/ clamp nut*
148-821 Plain

Flat



Reverse reading

148-822 W/ clamp nut
148-823 Plain*
148-824 W/ clamp nut*

* with spindle lock

Inch

Order No. Range Accuracy Stem dia. Stem Spindle end Graduation features
148-112









0 – .5″











±.0001″











.375″

Plain

Flat







Standard

148-111** W/ clamp nut
148-123 Plain*
148-122 W/ clamp nut*
148-811 Plain

Spherical

(SR4)

148-812 W/ clamp nut
148-813 Plain*
148-814 W/ clamp nut*
148-831 Plain

Flat



Reverse reading

148-832 W/ clamp nut
148-833 Plain*
148-834 W/ clamp nut*

* with spindle lock
** made-to-order model

  • Measuring range of 13mm.

Small Standard Micrometer Heads
